XSU Series

XSU系列交叉滚子轴承

XSU系列与RU系列结构相似，内外圈带安装孔，并可根据需求沟通外齿或内齿结构。

查看型号参数咨询替代选型

XSU系列交叉滚子轴承实拍图

Dimension

XSU系列交叉滚子轴承尺寸图

尺寸图来自普瑞斯交叉滚子轴承产品资料，参数表按对应系列整理。

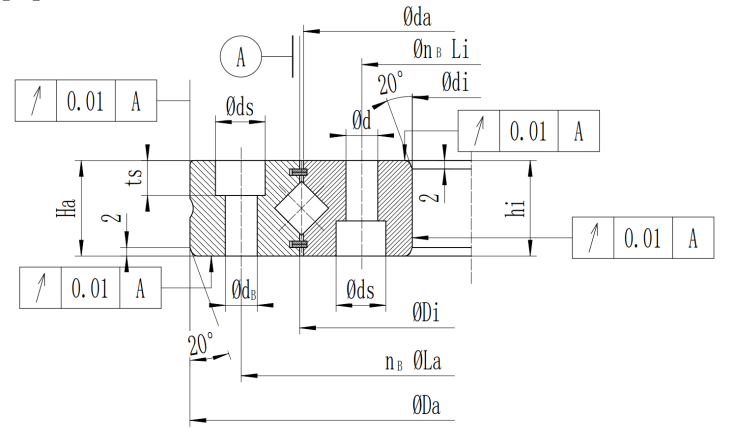

XSU080系列交叉滚子轴承尺寸图

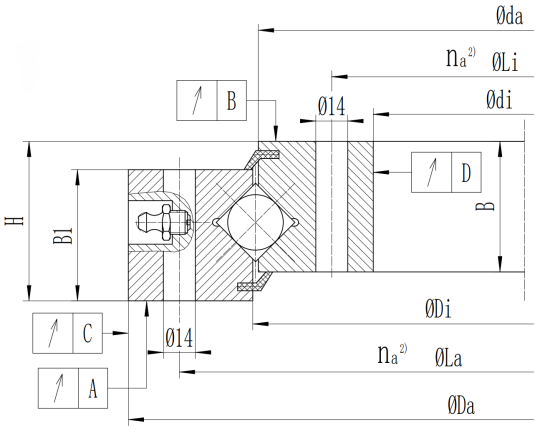

XSU140系列交叉滚子轴承尺寸图

XSU080系列型号参数

轴径 mm	公称型号	质量 kg	外径 Da	内径 di	Di	da	La	Li	nB	Fr kN	Ca kN	C0a kN	Cr kN	C0r kN	转速 min-1
130	XSU080168	3.3	205	130	174	159	190	145	12	8.18	66	240	42	96	227
150	XSU080188	3.7	225	150	194	179	210	165	16	10.9	71	275	46	110	203
180	XSU080218	4.3	255	180	224	209	240	195	20	13.6	77	315	49	127	175
220	XSU080258	5.1	295	220	264	249	280	235	24	16.4	84	375	54	151	148
280	XSU080318	6.3	355	280	324	309	340	295	28	19.1	93	465	59	185	120
360	XSU080398	7.8	435	360	404	389	420	375	36	24.5	106	590	68	236	96

XSU140系列型号参数

轴径 mm	公称型号	质量 kg	外径 Da	内径 di	Di	da	La	nB	Li	ni	Fr kN	Ca kN	C0a kN	Cr kN	C0r kN	转速 min-1
344	XSU140414	28	484	344	415	413	460	24	368	24	98.3	229	520	146	250	92
474	XSU140544	38	614	474	545	543	590	32	498	32	131	270	680	170	330	70
574	XSU140644	44	714	574	645	643	690	36	598	36	147	270	680	185	395	59
674	XSU140744	52	814	674	745	743	790	40	698	40	164	315	930	200	455	51
774	XSU140844	60	914	774	845	843	890	40	798	10	164	340	1050	215	510	45
874	XSU140944	67	1014	874	945	943	990	44	898	44	180	360	1170	227	580	40
1024	XSU141094	77	1164	1024	1095	1093	1140	48	1048	48	197	390	1360	246	670	35
