RAU Series

RAU薄型交叉滚子轴承

RAU系列是将内外圈厚度减小到极限的紧凑型结构，适合空间紧凑、载荷较小的机器人和机械手旋转部位。

查看型号参数咨询替代选型

RAU薄型交叉滚子轴承实拍图

Dimension

RAU薄型交叉滚子轴承尺寸图

尺寸图来自普瑞斯交叉滚子轴承产品资料，参数表按对应系列整理。

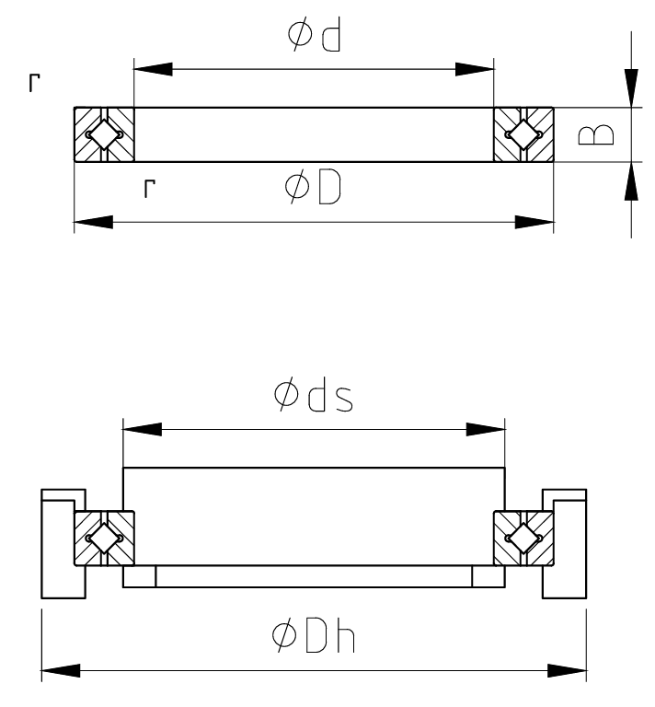

RAU 5mm型交叉滚子轴承尺寸图

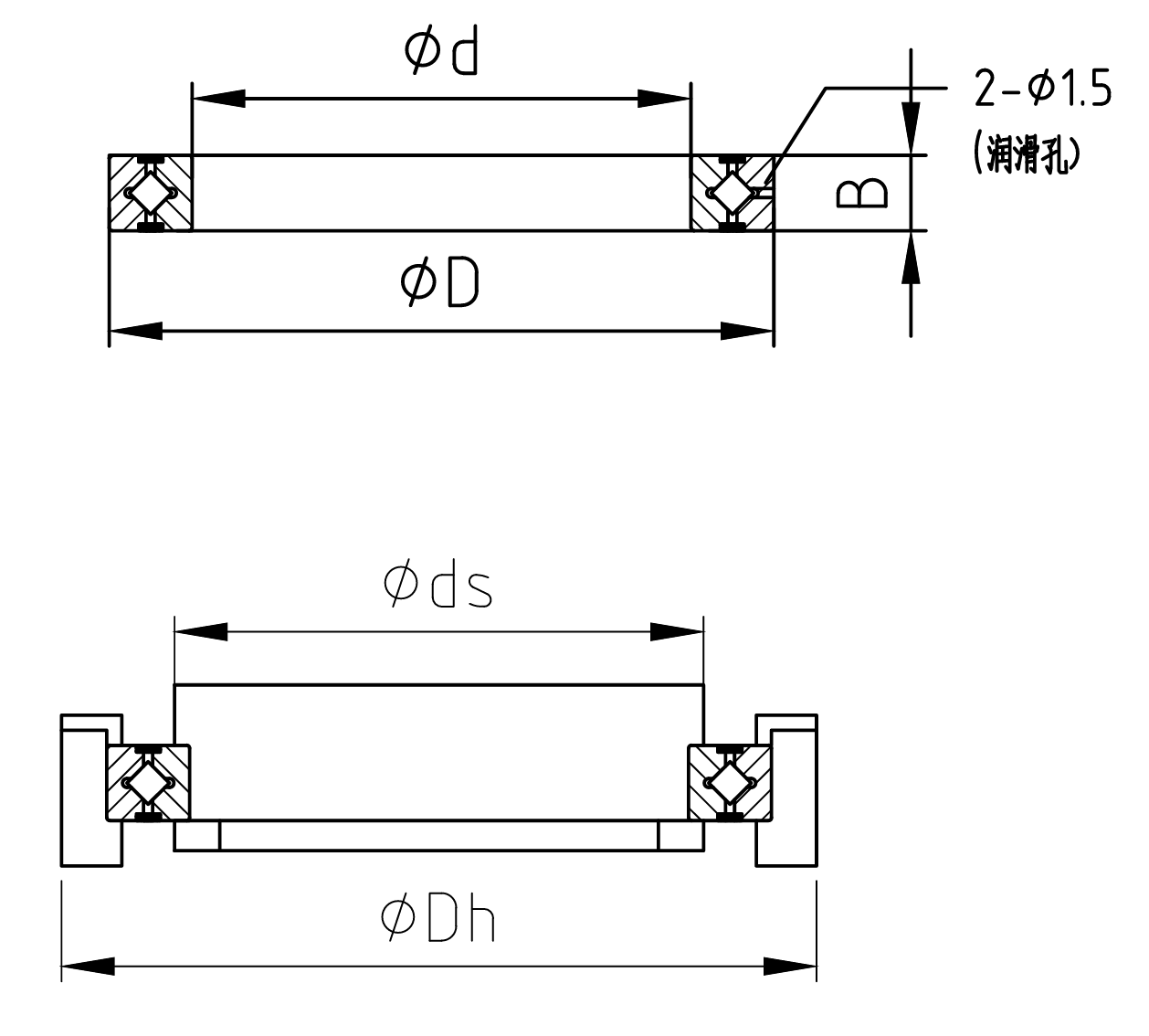

RAU 8mm型交叉滚子轴承尺寸图

RAU 5mm型型号参数

公称型号	内径 d	外径 D	宽度 B	rmin	ds	Dh	C kN	kN	g	IKO
RAU1005	10	21	5	0.15	12.5	17	1.12	0.809	9	CRBT105A
RAU1505	15	26	5	0.15	17.5	22	1.32	1.1	12	CRBT155A
RAU2005	20	31	5	0.15	22.5	27	1.49	1.4	15	CRBT205A
RAU2505	25	36	5	0.15	27.5	32	1.65	1.77	18	CRBT255A
RAU3005	30	41	5	0.15	32.5	37	1.89	2.14	21	CRBT305A
RAU3505	35	46	5	0.15	37.5	42	2.05	2.42	24	CRBT355A
RAU4005	40	51	5	0.15	42.5	47	2.14	2.74	27	CRBT405A
RAU4505	45	56	5	0.15	47.5	52	2.3	3.09	29	CRBT455A
RAU5005	50	61	5	0.15	52.5	57	2.43	3.49	32	CRBT505A
RAU5505	55	66	5	0.15	57.5	62	2.53	3.79	35	CRBT555A
RAU6005	60	71	5	0.15	62.5	67	2.63	4.09	38	CRBT605A
RAU6505	65	76	5	0.15	67.5	72	2.71	4.29	41	CRBT655A
RAU7005	70	81	5	0.15	72.5	77	2.81	4.68	44	CRBT705A
RAU7505	75	86	5	0.15	77.5	82	2.9	5.05	47	CRBT755A
RAU8005	80	91	5	0.15	82.5	87	3.05	5.43	50	-
RAU8505	85	96	5	0.15	87.5	92	3.11	5.7	53	-
RAU9005	90	101	5	0.15	92.5	97	3.19	6.03	56	-
RAU9505	95	106	5	0.15	97.5	102	3.22	6.31	59	-
RAU10005	100	111	5	0.15	102.5	107	3.37	6.63	61	-

RAU 8mm型型号参数

轴径 mm	公称型号	内径 d	外径 D	宽度 B	rmin	滚柱节圆直径 dp	ds	Dh	动C kN	静 kN	kg	IKO
50	RAU5008	50	66	8	0.5	57	53.5	60.5	5.1	7.19	0.08	CRBS508
60	RAU6008	60	76	8	0.5	67	63.5	70.5	5.68	8.68	0.09	CRBS608
70	RAU7008	70	86	8	0.5	77	73.5	80.5	5.98	9.8	0.1	CRBS708
80	RAU8008	80	96	8	0.5	87	83.5	90.5	6.37	11.3	0.11	CRBS808
90	RAU9008	90	106	8	0.5	97	93.5	100.5	6.76	12.4	0.12	CRBS908
100	RAU10008	100	116	8	0.5	107	103.5	110.5	7.15	13.9	0.14	CRBS1008
110	RAU11008	110	126	8	0.5	117	113.5	120.5	7.45	15	0.15	CRBS1108
120	RAU12008	120	136	8	0.5	127	123.5	130.5	7.84	16.5	0.17	CRBS1208
130	RAU13008	130	146	8	0.5	137	133.5	140.5	7.94	17.6	0.18	CRBS1308
140	RAU14008	140	156	8	0.5	147	143.5	150.5	8.33	19.1	0.19	CRBS1408
150	RAU15008	150	166	8	0.5	157	153.5	160.5	8.82	20.6	0.2	CRBS1508
160	RAU16013	160	186	13	0.8	172	165	179	23.3	44.9	0.59	CRBS1613
170	RAU17013	170	196	13	0.8	182	175	189	23.5	46.5	0.64	CRBS1713
180	RAU18013	180	206	13	0.8	192	185	199	24.5	49.8	0.68	CRBS1813
190	RAU19013	190	216	13	0.8	202	195	209	24.9	51.5	0.69	CRBS1913
200	RAU20013	200	226	13	0.8	212	205	219	25.8	54.7	0.71	CRBS2013

补充说明

普瑞斯同时也提供附带密封圈的RAU...UU型。
